带通滤波器设计计算器


连接路数
最多9个
截止频率fc
[MHz]
通频带
[MHz]
阻抗Zo
[Ω]
波纹ripple
[dB]

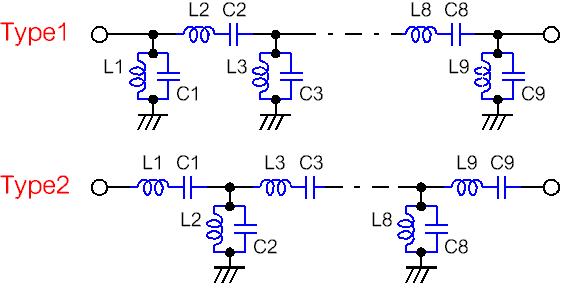

Type1 L1 L2 L3 L4 L5 L6 L7 L8 L9
[nH]
C1 C2 C3 C4 C5 C6 C7 C8 C9
[pF]


Type2 L1 L2 L3 L4 L5 L6 L7 L8 L9
[nH]
C1 C2 C3 C4 C5 C6 C7 C8 C9
[pF]

带通滤波器是指能通过某一频率范围内的频率分量、但将其他范围的频率分量衰减到极低水平的滤波器,与带阻滤波器的概念相对。一个模拟带通滤波器的例子是电阻-电感-电容电路(RLC circuit)。这些滤波器也可以用低通滤波器同高通滤波器组合来产生.

带通滤波器的主要性能参数

中心频率增益K0,中心频率f0,截止频率fL和fH,通带宽度BW及品质因数Q。

带通滤波器典型应用

许多音响装置的频谱分析器均使用此电路作为带通滤波器,以选出各个不同频段的信号,在显示上利用发光二极管点亮的多少来指示出信号幅度的大小。这种有源带通滤波器的中心频率 ,在中心频率fo处的电压增益Ao=B3/2B1,品质因数 ,3dB带宽B=1/(п*R3*C)也可根据设计确定的Q、fo、Ao值,去求出带通滤波器的各元件参数值。R1=Q/(2пfoAoC),R2=Q/((2Q2-Ao)*2пfoC),R3=2Q/(2пfoC)。上式中,当fo=1KHz时,C取0.01Uf。此电路亦可用于一般的选频放大。 有源带通滤波器电路
